Điểm sương (Dew Point) trong khí nén là nhiệt độ tại đó hơi nước chứa trong khí nén bắt đầu ngưng tụ thành nước khi khí được làm lạnh ở một áp suất nhất định. Đây là thông số quan trọng để đánh giá mức độ khô của khí nén và khả năng kiểm soát hơi ẩm của toàn bộ hệ thống.
Trong một hệ thống khí nén công nghiệp, hơi nước không chỉ xuất hiện dưới dạng nước nhìn thấy được trong bình chứa hoặc đường ống. Một phần lớn tồn tại dưới dạng hơi và có thể di chuyển theo dòng khí đến các thiết bị sử dụng. Khi nhiệt độ tại một vị trí nào đó giảm xuống dưới điểm sương, hơi nước bắt đầu ngưng tụ và hình thành nước lỏng. Đây chính là nguyên nhân khiến đường ống có nước, van khí nén bị ảnh hưởng, thiết bị sử dụng khí hoạt động không ổn định hoặc chất lượng sản phẩm bị tác động trong những ứng dụng nhạy cảm với độ ẩm.
Vì vậy, khi thiết kế hệ thống xử lý khí nén, Điểm sương (Dew Point) không đơn thuần là một thông số trên catalogue máy sấy khí mà là cơ sở để xác định mức độ xử lý hơi ẩm mà hệ thống thực sự cần đạt.
Điểm sương (Dew Point) trong khí nén là gì?
Để hiểu đơn giản, hãy hình dung không khí giống như một môi trường có khả năng chứa hơi nước. Khi nhiệt độ càng cao, không khí có khả năng giữ nhiều hơi nước hơn. Khi nhiệt độ giảm xuống, khả năng giữ hơi nước cũng giảm theo. Đến một nhiệt độ nhất định, không khí đạt trạng thái bão hòa và lượng hơi nước dư thừa bắt đầu chuyển thành nước lỏng. Nhiệt độ đó được gọi là điểm sương – Dew Point.
Đối với khí nén, khái niệm quan trọng hơn là Pressure Dew Point (PDP), tức điểm sương được xác định tại áp suất làm việc của hệ thống. Đây cũng là thông số thường được sử dụng khi đánh giá hiệu quả của máy sấy khí. Ví dụ, nếu một máy sấy khí được thiết kế để đạt Pressure Dew Point +3°C, có thể hiểu rằng dưới điều kiện vận hành xác định, khí sau máy sấy có khả năng duy trì trạng thái không ngưng tụ nước cho đến khi nhiệt độ của khí giảm xuống khoảng +3°C. Nếu khí tiếp tục bị làm lạnh thấp hơn mức này, nguy cơ hình thành nước ngưng sẽ tăng lên. Điều này giải thích tại sao chỉ nhìn vào nhiệt độ khí sau máy sấy chưa đủ để đánh giá chất lượng khí nén. Cần xem xét điểm sương (Dew Point) cùng với áp suất, nhiệt độ và điều kiện thực tế của hệ thống.
Ichi Vina _ 098.622.6386 / 098.856.7645
Tại sao phải kiểm soát điểm sương của khí nén?
Không khí môi trường luôn chứa hơi nước. Khi máy nén khí hút không khí vào và nén lại, lượng hơi ẩm này cũng đi vào hệ thống khí nén. Sau quá trình nén và làm mát, một phần nước được tách ra, nhưng lượng hơi nước còn lại vẫn có thể tiếp tục di chuyển theo dòng khí. Nếu khí nén không được sấy phù hợp, hơi nước có thể ngưng tụ tại những vị trí có nhiệt độ thấp hơn điểm sương. Với hệ thống đường ống dài, chênh lệch nhiệt độ giữa phòng máy và khu vực sản xuất càng làm vấn đề này rõ rệt.
Nước ngưng trong hệ thống có thể thúc đẩy ăn mòn đường ống, ảnh hưởng đến van và thiết bị khí nén, làm giảm tuổi thọ bộ lọc và gây mất ổn định cho các thiết bị sử dụng khí. Trong các ngành như điện tử, dược phẩm, thực phẩm, sơn hoặc sản xuất linh kiện chính xác, vấn đề còn nghiêm trọng hơn bởi độ ẩm có thể ảnh hưởng trực tiếp hoặc gián tiếp đến yêu cầu công nghệ. Do đó, mục tiêu của việc kiểm soát Dew Point không phải chỉ là “làm cho khí thật khô”, mà là kiểm soát độ ẩm đến đúng mức mà quy trình sản xuất yêu cầu.
Điểm sương (Dew Point) liên quan thế nào đến máy sấy khí?
Máy sấy khí là thiết bị có nhiệm vụ giảm lượng hơi nước trong khí nén, từ đó hạ thấp điểm sương và hạn chế khả năng hình thành nước ngưng trong hệ thống.
Đối với máy sấy khí tác nhân lạnh, khí nén nóng và chứa hơi ẩm được đưa qua bộ trao đổi nhiệt để giảm nhiệt độ. Khi nhiệt độ khí giảm, một phần hơi nước ngưng tụ thành nước và được tách ra khỏi dòng khí. Khí sau đó được gia nhiệt trở lại trước khi đưa vào hệ thống đường ống. Chính quá trình này tạo ra sự khác biệt giữa một hệ thống chỉ tách nước ngưng và một hệ thống kiểm soát Dew Point.
Bình chứa khí và bộ tách nước có thể loại bỏ lượng nước đã ngưng tụ, nhưng không thể xử lý toàn bộ hơi nước vẫn đang tồn tại trong khí. Máy sấy khí mới là thiết bị đóng vai trò chính trong việc kiểm soát lượng hơi ẩm còn lại. Đây là lý do trong một hệ thống khí nén công nghiệp hoàn chỉnh, việc bố trí máy nén khí – bộ làm mát – bình chứa – máy sấy khí – bộ lọc – đường ống cần được tính toán đồng bộ.

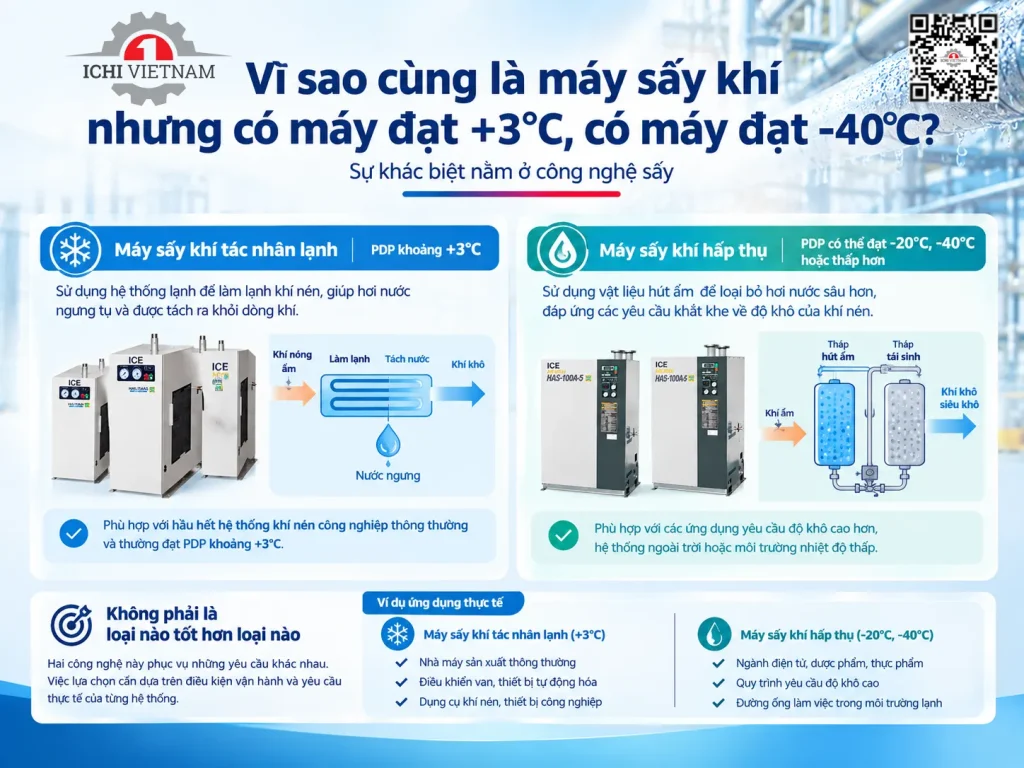

Vì sao cùng là máy sấy khí nhưng có máy đạt +3°C, có máy đạt -40°C?
Sự khác biệt nằm ở công nghệ sấy. Máy sấy khí tác nhân lạnh chủ yếu làm lạnh khí để ngưng tụ và tách nước. Công nghệ này phù hợp với phần lớn hệ thống khí nén công nghiệp thông thường và thường đạt PDP khoảng +3°C. Trong khi đó, máy sấy khí hấp thụ sử dụng vật liệu hút ẩm để loại bỏ hơi nước sâu hơn, nhờ đó có thể đạt PDP dưới 0°C, thậm chí khoảng -40°C hoặc thấp hơn tùy thiết kế.
Hai công nghệ này không đơn giản là “sử dụng loại nào tốt hơn loại nào”. Chúng phục vụ những yêu cầu khác nhau. Nếu nhà máy sản xuất thông thường chỉ cần kiểm soát nước ngưng ở mức cơ bản, máy sấy tác nhân lạnh có thể là lựa chọn phù hợp. Nếu hệ thống có yêu cầu rất cao về độ khô hoặc có đường ống làm việc trong môi trường lạnh, công nghệ hấp thụ có thể cần được xem xét.
Ichi Vina _ 098.622.6386 / 098.856.7645
Điểm sương (Dew Point) +3°C có ý nghĩa gì?
Khi tìm hiểu về máy sấy khí, doanh nghiệp thường bắt gặp thông số Pressure Dew Point (PDP) +3°C. Đây là mức điểm sương phổ biến ở máy sấy khí tác nhân lạnh và được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp.
Hiểu một cách đơn giản, PDP +3°C cho biết khả năng kiểm soát hơi nước của khí nén tại áp suất làm việc. Khi khí sau máy sấy được làm lạnh xuống đến khoảng +3°C trong điều kiện áp suất tương ứng, hơi nước bắt đầu đạt trạng thái bão hòa và có nguy cơ ngưng tụ thành nước. Điều này cũng có nghĩa rằng +3°C không phải là nhiệt độ khí sau máy sấy, mà là một chỉ số thể hiện mức độ khô của khí nén. PDP càng thấp thì lượng hơi nước còn lại trong khí nén càng ít và khả năng hình thành nước ngưng ở nhiệt độ thấp càng được hạn chế.
Với máy sấy khí tác nhân lạnh, mức PDP khoảng +3°C thường đạt được nhờ quá trình làm lạnh khí nén để hơi nước ngưng tụ, sau đó tách nước ra khỏi dòng khí trước khi khí được đưa trở lại hệ thống. Tuy nhiên, khả năng kiểm soát hơi ẩm đến +3°C không có nghĩa rằng mọi hệ thống khí nén đều cần hoặc đều phù hợp với mức này. Để xác định mức Dew Point cần thiết, Ichi Vina luôn xem xét đến điều kiện vận hành và yêu cầu thực tế tại điểm sử dụng thiết bị của nhà máy.
Điểm sương bao nhiêu là phù hợp cho hệ thống khí nén?
Mức Dew Point phù hợp không được xác định chỉ dựa trên loại máy nén khí hay công suất của hệ thống, mà phụ thuộc chủ yếu vào ứng dụng sử dụng khí nén, nhiệt độ môi trường và yêu cầu chất lượng khí tại điểm sử dụng.
Đối với nhiều hệ thống khí nén công nghiệp thông thường, khí được sử dụng trong nhà xưởng có nhiệt độ tương đối ổn định và không yêu cầu kiểm soát độ ẩm quá nghiêm ngặt, máy sấy khí tác nhân lạnh với PDP khoảng +3°C có thể đáp ứng nhu cầu thực tế. Ngược lại, nếu khí nén phải đi qua khu vực có nhiệt độ thấp, đường ống được lắp đặt ngoài trời hoặc quy trình sản xuất yêu cầu khí có độ khô cao, mức +3°C có thể chưa đáp ứng đủ. Khi đó, hệ thống cần xem xét các giải pháp có khả năng đạt PDP âm, chẳng hạn -20°C, -40°C hoặc thấp hơn tùy theo yêu cầu.
Ví dụ, một hệ thống điều khiển khí nén thông thường trong nhà xưởng có thể không cần mức Dew Point quá thấp, trong khi một số ứng dụng sản xuất điện tử, dược phẩm hoặc các quy trình có yêu cầu kiểm soát độ ẩm nghiêm ngặt có thể cần mức xử lý sâu hơn. Do đó, không có một mức Dew Point được xem là phù hợp cho mọi hệ thống. Việc lựa chọn nên bắt đầu từ yêu cầu của quy trình sản xuất và điều kiện nhiệt độ thấp nhất mà khí nén có thể gặp trên đường từ máy sấy đến điểm sử dụng. Từ đó mới xác định mức PDP và công nghệ máy sấy phù hợp. Nói cách khác, mục tiêu khi lựa chọn máy sấy khí không phải là tìm thiết bị có Dew Point thấp nhất, mà là lựa chọn mức điểm sương đủ để ngăn ngừa ngưng tụ và đáp ứng yêu cầu chất lượng khí nén của ứng dụng, đồng thời tránh đầu tư và vận hành vượt quá nhu cầu thực tế.
Điểm sương (Dew Point) và tiêu chuẩn ISO 8573-1
Khi nói đến chất lượng khí nén, Dew Point thường được đặt trong mối quan hệ với ISO 8573-1 – tiêu chuẩn phân loại độ tinh khiết của khí nén theo ba nhóm chất ô nhiễm chính gồm hạt rắn, nước và dầu. Trong đó, nước được đánh giá thông qua các thông số liên quan đến nước lỏng và Pressure Dew Point. Điều này cho thấy việc kiểm soát độ ẩm chỉ là một phần trong quá trình xây dựng chất lượng khí nén.
Một hệ thống có máy sấy tốt nhưng bộ lọc không phù hợp, đường ống thiết kế không đúng hoặc hệ thống xả nước ngưng hoạt động không ổn định vẫn có thể không đạt được chất lượng khí mong muốn tại điểm sử dụng. Vì vậy, khi lên thiết kế hệ thống khí nén theo ISO 8573-1, Ichi luôn xác định cấp chất lượng khí cần thiết trước, sau đó mới lựa chọn máy sấy, bộ lọc và các thiết bị xử lý tương ứng.
Ichi Vina _ 098.622.6386 / 098.856.7645
Những yếu tố ảnh hưởng đến Điểm sương (Dew Point) của khí nén
Trong thực tế vận hành, điểm sương (Dew Point) không chỉ phụ thuộc vào máy sấy. Hiệu quả xử lý hơi ẩm còn chịu ảnh hưởng bởi nhiều điều kiện khác của hệ thống. Nhiệt độ khí nén đầu vào là một yếu tố quan trọng. Nếu khí đi vào máy sấy có nhiệt độ cao hơn điều kiện thiết kế, tải nhiệt và tải ẩm tăng lên, từ đó ảnh hưởng đến khả năng đạt Dew Point yêu cầu.
Lưu lượng cũng cần được kiểm tra. Máy sấy được lựa chọn theo lưu lượng danh nghĩa nhưng nếu hệ thống thường xuyên vận hành vượt công suất thiết kế, hiệu quả sấy có thể không còn đảm bảo.
Áp suất khí nén cũng ảnh hưởng đến trạng thái của hơi nước. Vì vậy, thông số PDP luôn cần được xem xét cùng điều kiện áp suất tương ứng, thay vì chỉ nhìn vào một con số Dew Point riêng biệt.
Ngoài ra, nhiệt độ môi trường và cách bố trí đường ống cũng rất quan trọng. Nếu khí sau máy sấy phải đi qua một khu vực có nhiệt độ thấp hơn nhiều so với điều kiện tại phòng máy, nguy cơ ngưng tụ nước ở cuối đường ống vẫn có thể xảy ra nếu Dew Point không được lựa chọn phù hợp.
Lựa chọn máy sấy khí như thế nào để kiểm soát điểm sương hiệu quả?
Một trong những sai lầm thường gặp là chọn máy sấy khí chỉ dựa trên công suất máy nén. Chẳng hạn, hệ thống sử dụng máy nén 75 kW thì lựa chọn một máy sấy có công suất tương ứng mà không kiểm tra điều kiện thực tế.
Cách lựa chọn chính xác hơn là bắt đầu từ điểm sử dụng khí nén. Trước tiên cần xác định khí nén được sử dụng cho quy trình nào và mức chất lượng khí yêu cầu ra sao. Tiếp theo cần xác định lưu lượng thực tế, áp suất làm việc, nhiệt độ khí đầu vào, nhiệt độ môi trường và điều kiện đường ống. Từ những dữ liệu này mới lựa chọn công nghệ sấy và công suất thiết bị. Đối với nhiều hệ thống công nghiệp cần kiểm soát hơi ẩm ở mức thông thường, máy sấy khí tác nhân lạnh là giải pháp phù hợp.

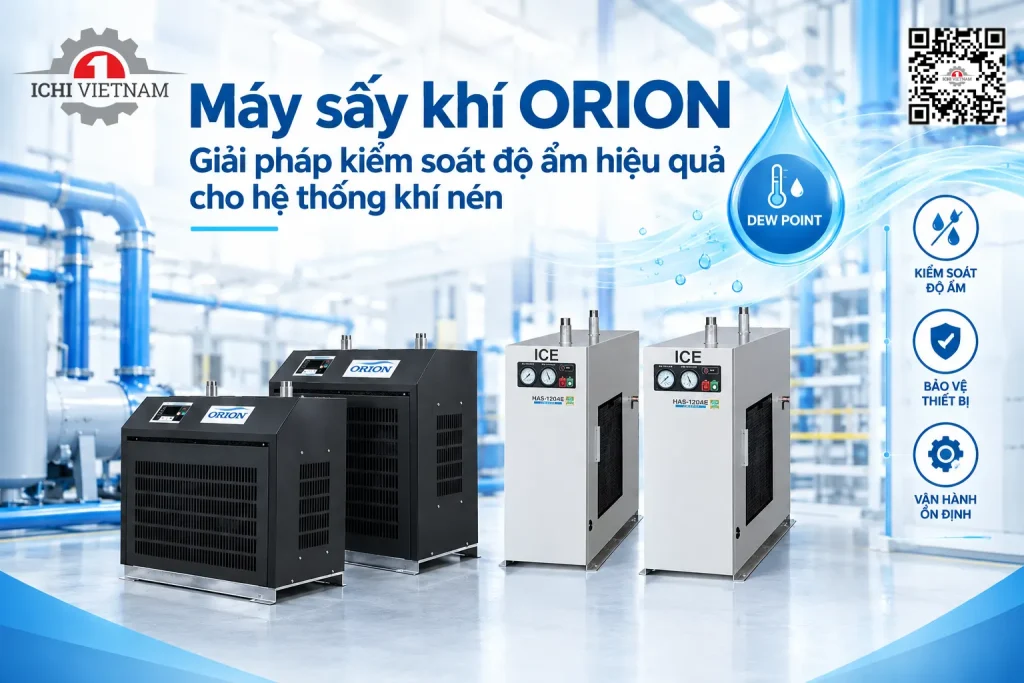

Máy sấy khí ORION – giải pháp kiểm soát độ ẩm hiệu quả cho hệ thống khí nén
ORION là thương hiệu thiết bị công nghiệp của Nhật Bản, trong đó máy sấy khí được phát triển cho nhiều ứng dụng xử lý khí nén trong nhà máy. Đối với những hệ thống yêu cầu Pressure Dew Point khoảng +3°C, dòng máy sấy khí tác nhân lạnh ORION có thể được xem xét dựa trên lưu lượng, áp suất và điều kiện vận hành thực tế của từng hệ thống.
Một ví dụ là dòng ORION IRON UTA-B, được thiết kế cho môi trường công nghiệp với điều kiện nhiệt độ môi trường có thể lên đến khoảng 50°C và nhiệt độ khí đầu vào cao. Dòng sản phẩm này sử dụng bộ trao đổi nhiệt bằng thép không gỉ và hướng đến khả năng kiểm soát độ ẩm ổn định trong hệ thống khí nén.
Điểm đáng lưu ý là khi lựa chọn ORION cũng như bất kỳ máy sấy khí nào khác, không nên chỉ nhìn vào model hoặc công suất ghi trên catalogue. ICHI VINA có thể dựa trên lưu lượng khí, áp suất làm việc, nhiệt độ đầu vào, nhiệt độ môi trường và yêu cầu Dew Point để xác định model phù hợp hơn với điều kiện thực tế của nhà máy.
Đây là cách lựa chọn giúp hạn chế hai tình trạng thường gặp: máy sấy thiếu công suất khiến Dew Point không đạt yêu cầu hoặc lựa chọn thiết bị quá lớn dẫn đến chi phí đầu tư và vận hành không cần thiết.
Ichi Vina _ 098.622.6386 / 098.856.7645
Xem thêm: Báo Giá Máy Sấy Khí Orion
Khi nào nên kiểm tra lại Dew Point của hệ thống khí nén?
Nếu hệ thống đã vận hành trong thời gian dài nhưng bắt đầu xuất hiện nước tại cuối đường ống, van khí nén hoạt động không ổn định hoặc bộ lọc thường xuyên có nước, doanh nghiệp nên kiểm tra lại khả năng kiểm soát hơi ẩm.
Không nên chỉ kiểm tra riêng máy sấy. Cần xem xét cả nhiệt độ khí đầu vào, lưu lượng thực tế, áp suất, tình trạng bộ trao đổi nhiệt, bộ lọc, van xả nước và điều kiện đường ống. Đặc biệt, nếu nhà máy vừa mở rộng sản xuất và tăng thêm các thiết bị sử dụng khí nén, lưu lượng thực tế có thể đã vượt quá công suất thiết kế ban đầu. Khi đó, máy sấy vẫn hoạt động nhưng không còn đáp ứng được điều kiện mà hệ thống yêu cầu. Việc đo Dew Point tại các vị trí phù hợp sẽ giúp xác định vấn đề nằm ở khâu tạo khí, xử lý khí hay phân phối khí.
Câu hỏi thường gặp về điểm sương trong khí nén
Điểm sương trong khí nén là gì?
Điểm sương là nhiệt độ mà tại đó hơi nước trong khí nén bắt đầu ngưng tụ thành nước khi khí được làm lạnh ở một áp suất xác định. Trong hệ thống khí nén, thông số thường được sử dụng là Pressure Dew Point (PDP).
Pressure Dew Point (PDP) là gì?
PDP là điểm sương của khí nén tại áp suất làm việc. Đây là thông số quan trọng để đánh giá mức độ khô của khí sau máy sấy và lựa chọn công nghệ sấy phù hợp.
Dew Point +3°C có tốt không?
+3°C là mức Pressure Dew Point phổ biến của nhiều máy sấy khí tác nhân lạnh và có thể phù hợp với nhiều ứng dụng công nghiệp thông thường. Tuy nhiên, mức này có đáp ứng hay không còn phụ thuộc vào yêu cầu của từng quy trình và điều kiện đường ống.
Điểm sương càng thấp có càng tốt không?
Không. Điểm sương cần phù hợp với yêu cầu thực tế. Nếu sử dụng thiết bị để đạt Dew Point thấp hơn nhiều so với nhu cầu, doanh nghiệp có thể phải chịu chi phí đầu tư và vận hành cao hơn mà không cần thiết.
Máy sấy khí ORION có thể đạt Dew Point bao nhiêu?
Các dòng máy sấy khí tác nhân lạnh ORION được sử dụng cho những hệ thống yêu cầu kiểm soát hơi ẩm ở mức phù hợp với công nghệ sấy lạnh, trong đó mức PDP khoảng +3°C là một thông số phổ biến. Model cụ thể cần được lựa chọn dựa trên điều kiện vận hành thực tế của hệ thống.
Làm thế nào để lựa chọn đúng máy sấy khí?
Cần xác định đồng thời lưu lượng khí, áp suất làm việc, nhiệt độ khí đầu vào, nhiệt độ môi trường, yêu cầu Pressure Dew Point và đặc điểm ứng dụng. Không nên lựa chọn máy sấy chỉ dựa trên công suất của máy nén khí.
Điểm sương (Dew Point) trong khí nén là thông số phản ánh khả năng kiểm soát hơi ẩm của hệ thống và có ảnh hưởng trực tiếp đến độ ổn định của thiết bị, đường ống và quá trình sản xuất. Để kiểm soát Dew Point hiệu quả, doanh nghiệp cần xác định đúng yêu cầu của ứng dụng trước khi lựa chọn công nghệ và công suất máy sấy.
Đối với nhiều hệ thống khí nén công nghiệp thông thường, máy sấy khí tác nhân lạnh với Pressure Dew Point khoảng +3°C có thể đáp ứng tốt nhu cầu kiểm soát hơi ẩm. Với những ứng dụng yêu cầu khí khô hơn, cần xem xét các công nghệ sấy có khả năng đạt PDP thấp hơn.
Thay vì lựa chọn máy sấy chỉ theo công suất máy nén, doanh nghiệp có thể cung cấp các thông tin như lưu lượng khí, áp suất làm việc, nhiệt độ khí đầu vào, nhiệt độ môi trường và yêu cầu Dew Point để được tư vấn cấu hình phù hợp với điều kiện vận hành thực tế. Hoặc liên hệ trực tiếp ICHI VINA: 0986.226.386 / 0988.567.645 – Đại lý cấp 1 Orion chuyên máy sấy khí và giải pháp khí nén, nhận tư vấn chi tiết, đánh giá nhu cầu, lựa chọn thiết bị và xây dựng cấu hình hệ thống phù hợp với điều kiện vận hành, yêu cầu chất lượng khí và định hướng sử dụng của từng nhà máy.
